鑄鋼節點的常用結構形式及特點

隨著空間結構的不斷發展，結構的跨度越來越大，形式日趨多樣，鑄鋼節點在我國得到了日益廣泛的應用。大跨度空間管桁架鋼結構具有含鋼低、造型獨特優美、施工周期短等優點，在近幾年廣泛應用于會展中心、體育場、飛機場等大型標志性建筑之中。鑄鋼節點因其特有的性能，逐漸成為大跨度空間管桁架鋼結構中的重要節點，在國內外建筑工程方面不斷得到推廣應用。盈豐鑄鋼公司生產的大型鑄鋼節點被應用于國內多個大型機場、體育館等工程中，為蕭山國際機場、常熟體育中心二期體育館鋼結構工程供給大型鑄鋼節點。鑄鋼節點一般應用于荷載較大，受力復雜的關鍵部位，其可靠性直接關系到整個結構的安全，十分重要。

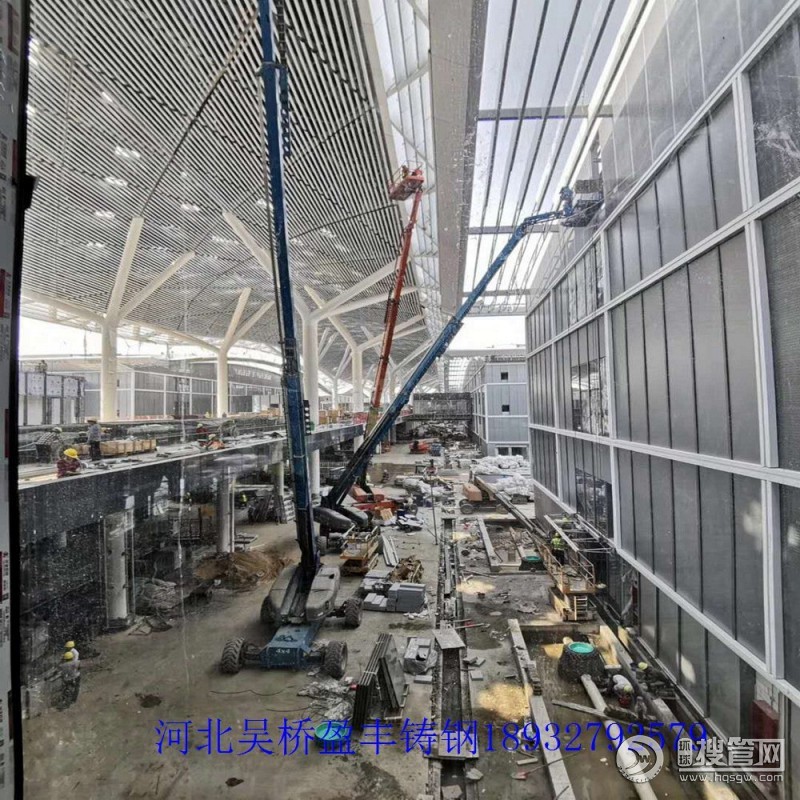

深圳國際會展中心內部施工圖1

   鑄鋼節點的常用結構形式主要有三種，分別為：  樹形鑄鋼節點，它主要用來取代主管與多跟支管相貫的節點，用對接焊縫取代相貫焊縫，減少了焊接的應力集中。鉸接鑄鋼節點，它常用于桿件端部連接處如支座處，可簡化節點，造型美觀。 混合型鑄鋼節點，它具有上面兩種結構方式的共同特點。 鑄鋼節點與普通管相貫節點，管板節點相比，具有以下特點：

 1、可根據實際需要設計結構形式，可塑性強，造型美觀。

  2、鑄鋼節點一般為實心，僅在接口處局部挖空，承載力高，抗變形能力強。

 3、鑄鋼節點鋼管相貫處直接鑄造成型，使鋼結構受力更加合理，整體結構 更加穩定，克服了大量集中焊接造成的應力對整體結構帶來的不利影響。

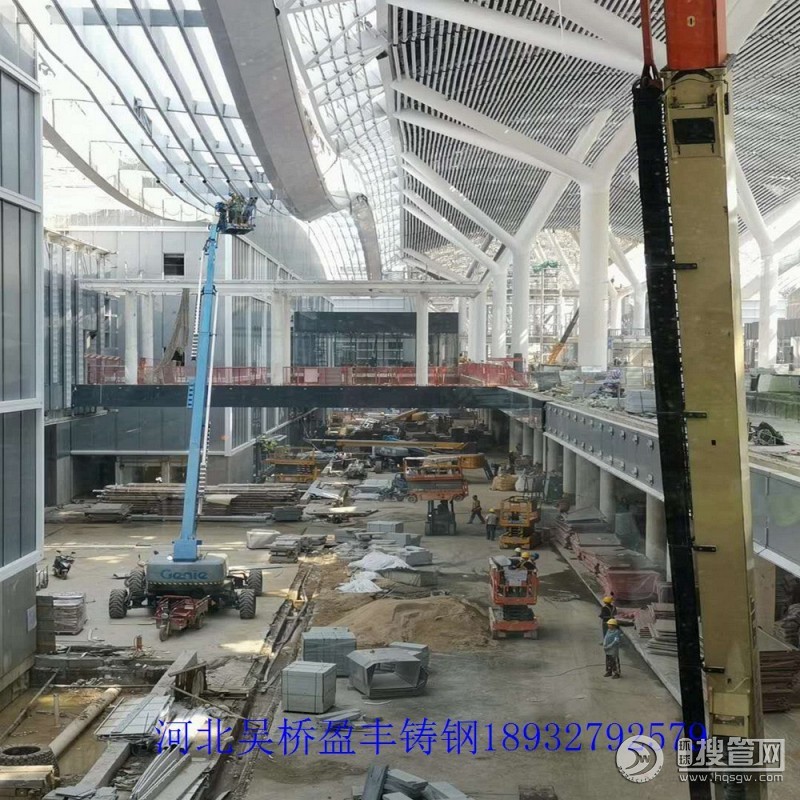

深圳國際會展中心內部施工圖2

淺析鑄鋼件的熱處理工藝

鋼結構制造過程中，部分節點部位相貫較多，焊接不方便并且應力大或焊接的時候得不到相應的形狀，因此節點在大型鑄鋼件的使用中是不可或缺的。大型鑄鋼件的節點也是大型鑄鋼件的一部分，如果節點的質量不合格或者出現缺陷的話，鑄鋼件的使用效果也是沒有辦法發揮到極致的，并且產品的性質和質量也是無法達到很好的保證。

  一般來說，大型鑄鋼件節點的熱處理工藝主要分為三個階段：加熱、保溫和冷卻。熱處理的溫度和時間的選擇上市大型鑄鋼件節點鑄造的關鍵環節，熱處理的溫度時間圖表示監控熱處理合理性的重要資料。熱處理按現行國家標準（鑄鋼件熱處理檢驗規程）KK/J-01-25-2002的規定執行。大型鑄鋼件節點的熱處理方法包括：退火、正火、正火加回火。三種不同的方法所得機械性能不同：通常對于形狀不太復雜，壁厚又不太厚的大型鑄鋼件節點采用正火即可。對于形狀復雜，又容易變形和開裂的大型鑄鋼件節點，則采用退火比較好。正火加回火適用于比較厚的碳鋼鑄件以及低合金鑄鋼件。回火的目的在于消除大型鑄鋼件節點的應力，避免大型鑄鋼件節點變形和開裂。

深圳國際會展中新內部施工圖3
