●【基本說明】：
產品原理：：齒輪泵
產品別名：輸油泵
產品型號：KCB、2CY、YCB、YHCB
產品材質：鑄鐵、不銹鋼、銅
流量范圍：0.6m3/h-600m3/h
壓力范圍：0.28MPa—4.0MPa
安裝形式：臥式、立式
船檢證書：CCS、ZC、BV、ABS、GL、KR、NK、DNV等

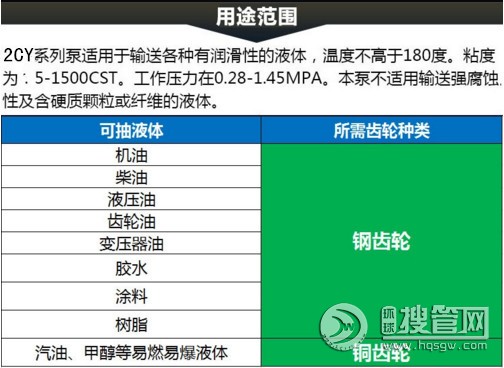

●【適用范圍】：
KCB系列齒輪泵適用于輸送不含固體顆粒和纖維，腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。根據不同介質材質選用304、316、316L不銹鋼輸送耐腐蝕、衛生級別物料，輸送易燃易爆類介質采用防爆銅齒輪，配防爆電機。軸封有骨架油封、機械密封、填料密封三種型式，訂貨注明。
●【產品用途】：
在輸油系統中可用作傳輸、增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在一切工業領域中，均可作潤滑油泵用。

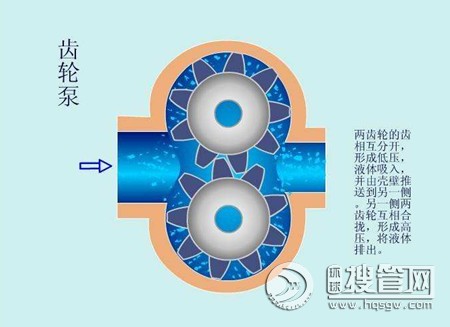

●【工作原理】：
KCB齒輪泵的最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。

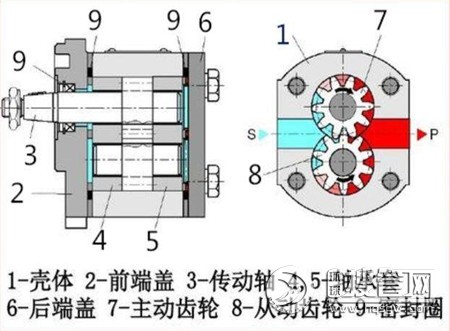

●【結構特點】：
KCB齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
KCB齒輪泵泵內設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
大流量齒輪油泵齒輪泵，缷油泵，輸油泵，原油泵，船用齒輪泵等。
流量：1.1m3/h-600m3/h壓力：0.28MPa--2.5MPa
主要用于油田、油庫、港口、碼頭、船舶等大流量輸油，卸油。
●【性能參數】：
|
型號 |
流量 |
轉速 |
排出壓力 |
必需汽 |
效率 |
電動機 |
||
|
m3/h |
L/min |
功率KW |
型號 |
|||||
|
2CY-1.08/2.5 |
1.08 |
18 |
1420 |
2.5 |
9.5 |
58 |
2.2 |
Y100L1-4 |
|
2CY-2.1/2.5 |
2.1 |
35 |
1420 |
2.5 |
9.5 |
58 |
3 |
Y100L2-4 |
|
2CY-3/2.5 |
3 |
50 |
1440 |
2.5 |
9.5 |
59 |
4 |
Y112M-4 |
|
2CY-4.2/2.5 |
4.2 |
70 |
1440 |
2.5 |
9.5 |
59 |
5.5 |
Y132S-4 |
|
2CY-7.5/2.5 |
7.5 |
125 |
1440 |
2.5 |
9.5 |
63 |
7.5 |
Y132M-4 |
|
2CY-12/2.5 |
12 |
200 |
1460 |
2.5 |
9.5 |
63 |
15 |
Y160L-4 |

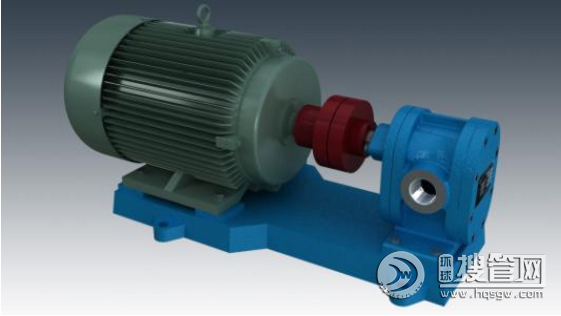

●【產品圖片】：
