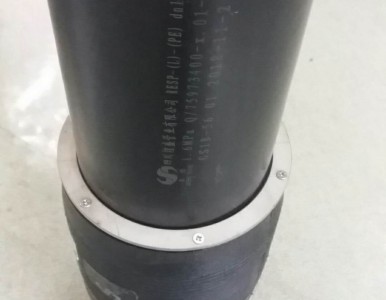

孔網鋼帶聚乙烯復合管
孔網鋼帶聚乙烯復合管簡稱孔網鋼塑管，
是以冷軋帶鋼和熱塑性聚乙烯為主要原材料；
以氬弧對接焊或等離子螺旋焊成型的多孔薄
壁鋼管為增強體；經外層和內層雙面擠出熱
塑性復合成型的一種新型復合管道。由于多
孔的增強體通過孔洞被完全包履在熱塑性聚
乙烯塑料之中，因此，這種復合管克服了鋼
管和塑料管各自的缺點，又保持了鋼管的剛
性和塑料管的耐腐蝕性的優點。
孔網鋼帶聚乙烯復合管的特點
●具有較高的耐壓力強度和抗蠕變性能
●良好的環剛度和抗沖擊性，架空性強
●低的線膨脹系數和導熱系數
●良好的抗腐蝕性的耐磨性
●重量輕、運輸及施工方便
●良好的衛生性
●內壁光潔，不結垢，水頭損失比鋼管低30%
孔網鋼帶聚乙烯復合管的應用
孔網鋼帶聚乙烯復合管道系統采用電熱熔管件連接。利用聚乙烯塑料的熱加工機理，通過管件內部發熱體將管材與管件熔融，將管材與管件內外表面可靠地連接成一個整體，一次熔接永不滲漏。孔網鋼帶聚乙烯復合管也可以采用法蘭連接方式與其它不用材質的管路、配件和設備進行過渡連接。是民用建筑、城市供水、石油化工、電力、制藥、冶金礦山、燃氣等行業理想的應用管道。
一、給水用孔網鋼帶聚乙烯復合管常用規格
|
公稱外徑及偏差 dn/mm |
公稱壁厚及偏差 en/mm |
不圓度 |
公稱壓力/MPa |
最小S值（mm） |
長度及偏差/mm |
|
500+0.5 |
4.00+0.5 |
1.0 |
2.0 |
1.5 |
60000+20 90000+20 120000+20 |
|
630+0.6 |
4.50+0.6 |
1.26 |
|||
|
750+0.7 |
5.00+0.7 |
1.5 |
|||
|
900+0.9 |
5.50+0.8 |
1.8 |
|||
|
1100+1.0 |
6.00+0.9 |
2.2 |
|||
|
1400+1.1 |
8.00+1.0 |
2.8 |
1.6 |
2.5 |
|
|
1600+1.2 |
10.00+1.1 |
3.2 |
|||
|
2000+1.3 |
11.00+1.2 |
4.0 |
|||
|
2500+1.4 |
12.00+1.3 |
5.0 |
3.5 |
||
|
3150+1.5 |
13.00+1.4 |
6.3 |
1.25 |
||
|
4000+1.6 |
15.00+1.5 |
8.0 |
|||
|
5000+1.7 |
16.00+1.6 |
10.0 |
1.0 |
4.0 |
|
|
6300+1.8 |
17.00+1.7 |
12.3 |
S值：增強體外徑到管材表面距離。
1、產品執行標準：CJ/T181-2003《給水用孔網鋼帶聚乙烯復合管》。適用溫度40℃以下。
2、復合管的公稱壓力是管材在20℃下輸送水允許的最大壓力。若溫度變化時，應按不同材料的溫度壓力系數校正工作壓力。
3、管材和管件的衛生指標符合現行國家標準《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T17219的規定。
4、管材顔色一般為黑色，用戶提出特殊要求時，由供需雙方另行約定。
二、工業用孔網鋼帶聚乙烯復合管常用規格
（一）以聚乙烯為基體的復合管規格尺寸、偏差及公稱壓力
|
公稱外徑及偏差 dn/mm |
公稱壁厚及偏差 en/mm |
公稱壓力/MPa |
最小S值（mm） |
長度及偏差/mm |
|
500+0.5 |
4.00+0.9 |
2.0 |
1.2 |
60000+20 90000+20 120000+20 |
|
630+0.6 |
4.50+1.0 |
|||
|
750+0.7 |
5.00+1.1 |
|||
|
900+0.9 |
5.50+1.3 |
|||
|
1100+1.0 |
6.00+1.5 |
|||
|
1400+1.1 |
8.00+1.5 |
1.6 |
1.5 |
|
|
1600+1.2 |
9.00+1.5 |
|||
|
2000+1.3 |
10.00+1.8 |
|||
|
2250+1.4 |
11.00+2.0 |
|||
|
2500+1.4 |
11.00+2.0 |
2.0 |
||
|
3150+1.5 |
12.00+2.2 |
|||
|
3550+1.6 |
13.00+2.5 |
1.25 |
||
|
4000+1.6 |
14.00+2.5 |
|||
|
4500+1.8 |
15.00+2.8 |
|||
|
5000+2.0 |
16.00+3.0 |
S值：增強體外徑到管材表面距離。
1、產品執行標準：HG/T3760-2014《工業用孔網鋼骨架聚乙烯復合管》。輸送介質溫度0℃~70℃的石油、化工、冶金、制藥、船舶及采礦、食品等行業；也可適用于市政建設領域。
2、復合管的公稱壓力是管材在20℃下輸送水允許的最大壓力。若溫度變化時，應按不同材料的溫度壓力系數校正工作壓力。
（二）以耐熱聚乙烯為基體的復合管規格尺寸、偏差及公稱壓力
|
公稱外徑及偏差 dn/mm |
公稱壁厚及偏差 en/mm |
公稱壓力/MPa |
最小S值（mm） |
長度及偏差/mm |
|
500+0.5 |
6.00+1.5 |
2.0 |
1.5 |
60000+20 90000+20 120000+20 |
|
630+0.6 |
6.50+1.5 |
|||
|
750+0.7 |
7.00+1.5 |
|||
|
900+0.9 |
8.00+1.5 |
|||
|
1100+1.0 |
9.00+1.5 |
|||
|
1400+1.1 |
9.00+1.5 |
1.6 |
2.0 |
|
|
1600+1.2 |
10.00+1.5 |
|||
|
2000+1.3 |
11.00+2.0 |
|||
|
2250+1.4 |
11.50+2.2 |
|||
|
2500+1.4 |
12.00+2.2 |
2.5 |
||
|
3150+1.5 |
13.00+2.5 |
|||
|
3550+1.6 |
14.00+2.5 |
1.25 |
||
|
4000+1.6 |
15.00+2.8 |
|||
|
4500+1.8 |
15.00+2.8 |
|||
|
5000+2.0 |
16.00+3.0 |
S值：增強體外徑到管材表面距離。
1、產品執行標準：HG/T3760-2014《工業用孔網鋼骨架聚乙烯復合管》。輸送介質溫度0℃~85℃的石油、化工、冶金、制藥、船舶及采礦、食品等行業；也可適用于市政建設領域。
2、復合管的公稱壓力是管材在20℃下輸送水允許的最大壓力。若溫度變化時，應按不同材料的溫度壓力系數校正工作壓力。
