獲取報價請電議，或者訪問中圖儀器與我們?nèi)〉寐?lián)系，http://www.chotest.com

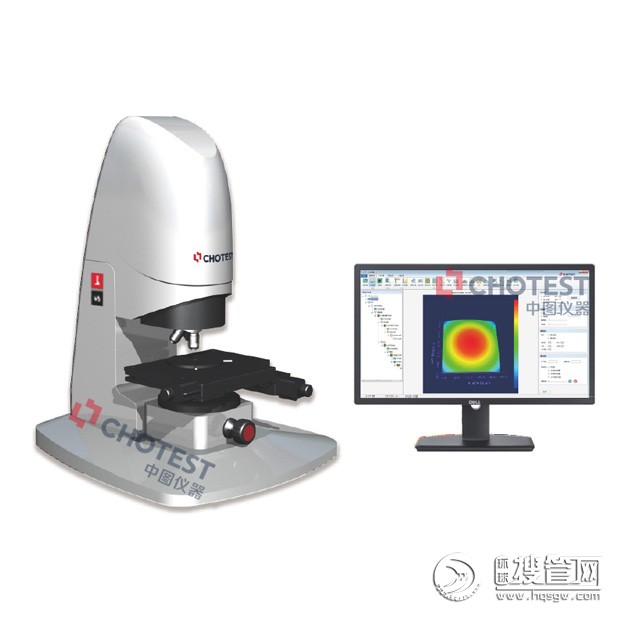

SuperView W1 1200光學3D表面輪廓儀是一款用于對各種精密器件表面進行亞納米級測量的檢測儀器。它是以白光干涉技術為原理、結合精密Z向掃描模塊、3D 建模算法等對器件表面進行非接觸式掃描并建立表面3D圖像，通過系統軟件對器件表面3D圖像進行數據處理與分析，并獲取反映器件表面質量的2D、3D參數，從而實現器件表面形貌的3D測量的光學檢測儀器。
SuperView W1 1200光學3D表面輪廓儀只需操作者裝好被測器件，在軟件測量界面上設置好視場參數，調整鏡頭到接近器件表面，選擇自動聚焦，儀器會對器件表面進行自動對焦并找到干涉條紋，調節好干涉條紋寬度后即可開始進行掃描測量；掃描結束后，軟件分析界面自動生成器件3D圖像，操作者可通過軟件對生成的3D形貌進行數據處理與分析，獲取表征器件表面線、面粗糙度和輪廓的2D、3D參數。
SuperView W1 1200 光學3D表面輪廓儀采用光學非接觸式測量方法，它具有測量精度高、使用方便、分析功能強大、測量參數齊全等優點，其獨特的光源模式，保證了它能夠適用于從光滑到粗糙等各種精密器件的表面質量檢測。
系統軟件為簡體中文操作系統，操作方便。
1．行業領域和應用對象
對各種產品、部件和材料表面的平面度、粗糙度、波紋度、面形輪廓、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、臺階高度、彎曲變形情況、加工情況等表面形貌特征進行測量和分析。

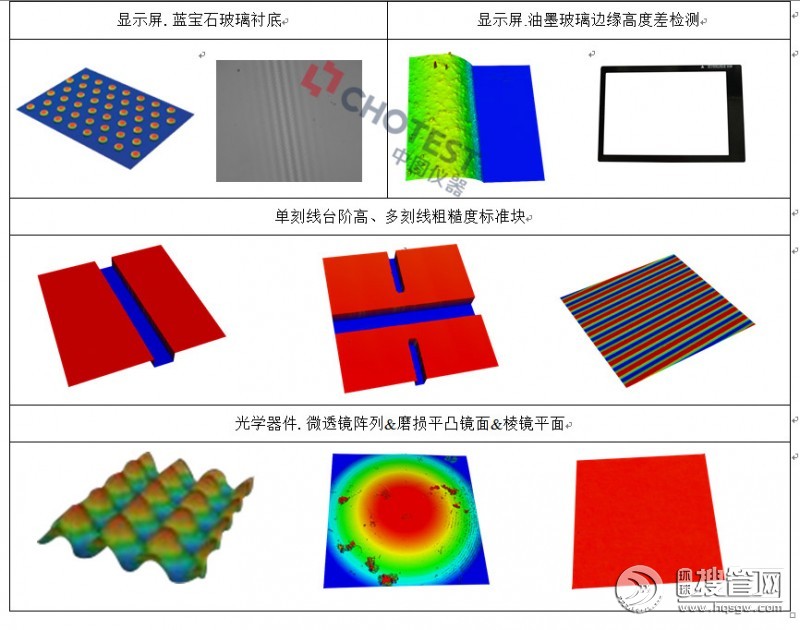

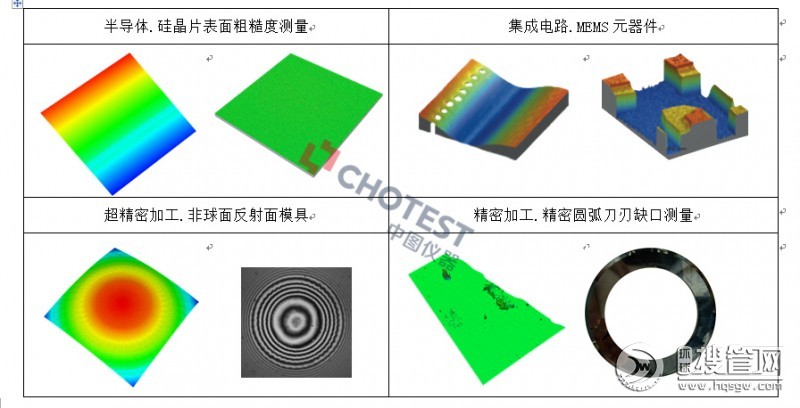

應用范例：
軟件功能：
(1) 提供多種數據處理方式。
提供校平、鏡像、旋轉等操作調整圖像位置；
提供空間濾波、標準濾波、閾值糾正、去除形狀、頻譜變換等濾波操作對數據進行修正；
提供提取區域、提取剖面、抽取輪廓等操作獲取檢測區域。
(2) 提供多種分析工具。
提供距離、臺階高度等要素測量；
提供點、線、圓弧、角度等特征測量，以及直線度、真圓度等形位公差評定，為用戶展現強大的輪廓分析功能；
提供基于表面的紋理分析，方便地觀察紋理方向與紋理均質性；
提供圖形分析、島嶼分析、分形分析、頂點計數、孔的體積等多種有針對性的分析功能；
提供頻譜分析功能，可獲取幅度和相位信息、平均功率譜密度信息、自相關性等；
提供全面的線粗糙度、面粗糙度的參數分析功能；
提供依據四大國內外標準(ISO/ASME/EUR/GBT)計算粗糙度的2D，3D參數，參見參數表：
表 1：2D參數表
|
標準名 |
參數 |
|||
|
ISO 4287-1997 |
|
主剖面 |
粗糙度 |
波紋度 |
|
振幅參數 |
Pp, Pv ,Pz, Pc, Pt,Pa,Pq,Psk,Pku |
Rp, Rv ,Rz, Rc, Rt,Ra,Rq,Rsk,Rku |
Wp, Wv ,Wz, Wc, Wt,Wa,Wq,Wsk,Wku |
|
|
間距參數 |
PSm,Pdq |
RSm,Rdq |
WSm,Wdq |
|
|
物料比參數 |
Pmr,Pdc |
Rmr,Rdc,Rmr(Rz/4) |
Wmr,Wdc,Wmr(Wz/4) |
|
|
峰值參數 |
PPc |
RPc |
WPc |
|
|
ISO 13565 |
ISO 13565-2 |
Rk,Rpk,Rvk,Mr1,Mr2,A1,A2,Rpk,Rvk |
||
|
ISO 12085 |
粗糙度圖形參數 |
R,AR,R× ,Nr |
||
|
波紋度圖形參數 |
W,AW,W×,Wte |
|||
|
其他圖形參數 |
Rke,Rpke,Rvke |
|||
|
AMSE B46.1 |
2D參數 |
Rt,Rp,Rv,Rz,Rpm,Rma×,Ra,Rq,Rsk,Rku,tp,Htp,Pc,Rda,Rdq,RSm,Wt |
||
|
DIN EN ISO 4287-2010 |
原始輪廓參數 |
Pa,Pq,Pp,Pv,Pz,Pc,Pt,PSk,PKu,PSm,PPc,Pdq,Pdc,Pmr, |
||
|
粗糙度參數 |
Ra,Rq,Rp,Rv,Rz,Rc,Rt,RSk,RKu,RSm,RPc,Rdq,Rdc,Rmr, |
|||
|
波紋度參數 |
Wa,Wq,Wp,Wv,Wz,Wc,Wt,WSk,WKu,WSm,WPc,Wdq,Wdc,Wmr |
|||
|
JIS B0601-2013 |
原始輪廓參數 |
Pa,Pq,Pp,Pv,Pz,Pc,Pt,PSk,PKu,PSm,PPc,Pdq,Pdc,Pmr, |
||
|
粗糙度參數 |
Ra,Rq,Rp,Rv,Rz,Rc,Rt,RSk,RKu,RSm,Rdq,Rdc,Rmr |
|||
|
波紋度參數 |
Wa,Wq,Wp,Wv,Wz,Wc,Wt,WSk,WKu,WSm,WPc,Wdq,Wdc,Wmr |
|||
|
GBT 3505-2009 |
原始輪廓參數 |
Pa,Pq,Pp,Pv,Pz,Pc,Pt,PSk,PKu,PSm,PPc,Pdq,Pdc,Pmr, |
||
|
粗糙度參數 |
Ra,Rq,Rp,Rv,Rz,Rc,Rt,RSk,RKu,RSm,Rdq,Rdc,Rmr |
|||
|
波紋度參數 |
Wa,Wq,Wp,Wv,Wz,Wc,Wt,WSk,WKu,WSm,WPc,Wdq,Wdc,Wmr |
|||
表 2：3D參數表
|
標準名 |
參數 |
|
|
ISO 25178 |
高度參數 |
Sq,Ssk,Sku,Sp,Sv,Sz,Sa |
|
函數參數 |
Smr,Smc,S×p |
|
|
空間參數 |
Sal,Str,Std |
|
|
復合參數 |
Sdq,Sdr |
|
|
體積參數 |
Vm,Vv,Vmp,Vmc,Vvc,Vvv |
|
|
形態參數 |
Spd,Spc,S10z,S5p,S5v,Sda,Sha,Sdv,Shv |
|
|
功能參數 |
Sk,Spk,Svk,Smr1,Smr2,Spq,Svq,Smq |
|
|
ISO 12781 |
平面度參數 |
FLTt,FLTp,FLTv,FLTq |
|
EUR 15178N |
振幅參數 |
Sa,Sq,Sz,Ssk,Sku,Sp,Sv,St |
|
空間參數 |
Str,Std,Sal |
|
|
復合參數 |
Sdq,Sds,Ssc,Sdr,Sfd |
|
|
面積體積參數 |
Smr,Sdc |
|
|
函數參數 |
Sk,Spk,Svk,Sr1,Sr2,Spq,Svq,Smq |
|
|
功能性指標參數 |
Sbi,Sci,Svi |
|
|
EUR 16145 EN |
振幅參數 |
Sa，Sq，Sy，Sz，Ssk，Sku |
|
混合參數 |
Ssc，Sdq，Sdr |
|
|
功能性指標 |
Sbi，Sci，Svi，Sk，Spk，Svk |
|
|
空間參數 |
Sds，Std，Stdi，Srw，Srwi |
|
|
硬度參數 |
Hs，Hvol，Hv，Hps，Hpvol，Hpv，Hap，Hbp |
|
|
ASME B46.1 |
3D參數 |
St,Sp,Sv,Sq,Sa,Ssk,Sku,SWt |
(1) 可視化的工作流模式，數據處理器和結果管理器具有可視工作流程樹圖，在每個節點既可以是數據處理選項也可以是分析結果。
(2) 數據圖庫，從圖庫中選擇一個數據激活它的數據可視化窗口和相應的數據分析流程。標簽化的測量管理結構減少操作的時間。
(3) 多樣化的視圖觀察角度，3D視圖可以清晰地查看被測物的每一個特征，并可以在3D視圖、2D投影圖、等高線圖之間任意轉換。
(4) 內置多種分析方案，可對特定表面進行一鍵分析，自動生成一組分析結果，節約操作時間；并可自定義方案，將用戶指定的分析項目組合起來，避免重復操作。
(5) 便捷的同步分析功能，可對表面進行實時提取二維剖面，同步計算更新參數指標，實現對樣品的操作所見即所得。
擁有多種報表形式，用戶可根據需要導出分析結果到Word、Pdf等常用辦公軟件中。
