概述

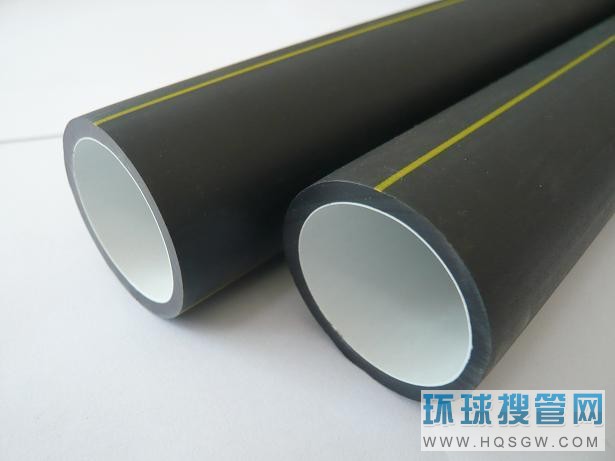

硅芯管是一種內(nèi)壁帶有硅膠質(zhì)固體潤滑劑的新型復(fù)合管道，密封性能好，耐化學(xué)腐蝕，工程造價低，廣泛運用于高速公路，鐵路等的光電纜通信網(wǎng)絡(luò)系統(tǒng)。 HDPE硅芯管是一種內(nèi)壁帶有硅膠質(zhì)固體潤滑劑的新型復(fù)合管道，簡稱硅管。由三臺塑料擠出機同步擠壓復(fù)合，主要原材料為高密度聚乙烯，芯層為摩擦系數(shù)最低的固體潤滑劑硅膠質(zhì)。廣泛運用于光電纜通信網(wǎng)絡(luò)系統(tǒng)。
性能特點
其內(nèi)壁的硅芯層是固體的，永久的潤滑劑;
其內(nèi)壁的硅芯層是被同步擠壓進高密聚乙烯管道壁內(nèi)，且均勻地分布整個管道內(nèi)壁，不會剝落，脫離，與硅管同壽命;
其內(nèi)壁的硅芯層與高密度聚乙烯具有相同的物理和機械特性;
其內(nèi)壁硅芯層的摩擦特性保持不變，纜線在管道內(nèi)可反復(fù)抽取;
其內(nèi)壁的硅芯層不與水反應(yīng)，意外事故后可用水沖洗管道。
技術(shù)指標
1 外觀質(zhì)量 外觀顏色均勻一致;內(nèi)外壁實體應(yīng)平整、均勻、光滑，無塌陷、坑凹、孔洞、撕裂痕跡及雜質(zhì)麻點等缺陷;截面無氣泡、裂痕;內(nèi)壁緊密熔結(jié)、無開脫現(xiàn)象;外壁上產(chǎn)品標識完整、清楚。
2 外壁硬度 ≥59(邵氏D型)
3 內(nèi)壁摩擦系數(shù) 靜態(tài)：≤0.25(平板法，對HDPE標準試棒)
動態(tài)：≤0.15
4 拉伸強度(MPa) ≥21
5 斷裂伸長率(%) ≥350
6 最大牽引負荷(N) ≥8000
7 冷彎曲半徑(mm) 400
8 環(huán)剛度(KN/m2) ≥50
9 扁平試驗 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層。
10 復(fù)原率(%) 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層，10min外徑能自然恢復(fù)到原來的85%以上。
11 耐落錘沖擊性能 常溫 溫度23℃，高度2m，用15.3kg重錘沖擊10個試樣，應(yīng)9個以上無開裂現(xiàn)象。
低溫 溫度-20℃，高度2m，用15.3kg重錘沖擊10個試樣，應(yīng)9個以上無開裂現(xiàn)象。
12 耐水壓密封性能 溫度20℃，壓力50KPa條件下，保持24小時，無滲漏。
13 抗裂強度(MPa) ≥2.0
14 與管接頭的連接力(N) ≥6700
15 縱向收縮率(%) ≤3.0
16 脆化溫度(℃) -75
17 耐環(huán)境應(yīng)力開裂 48h,失效數(shù)≤20%
18 熔體流動速率(g/10min) MFR(190/2.16)≤0.5
19 耐熱應(yīng)力開裂 168h,失效數(shù)≤20%
20 工頻擊穿強度(MV/m) ≥24
21 耐化學(xué)介質(zhì)腐蝕 將管材試樣分別置于5%的NaCL、40的H2SO4 、40%的NaOH溶液中浸泡24h，無明顯被腐蝕現(xiàn)象。
22 耐碳氫化合物性能 用庚烷浸泡72h后對硅芯管施加528N的外力，試樣不損壞，產(chǎn)生的永久變形不超過5%。
3產(chǎn)品規(guī)格及應(yīng)用范圍
硅芯管規(guī)格表
光纜外徑(mm)11以下1212.513.5141516
硅管內(nèi)徑(mm)2426/2826/2826/2828/333333
光纜外徑(mm)242526283036
硅管內(nèi)徑(mm)42/5042/5050/5550/5550/5550/55
壁 厚：硅管最小壁厚為2mm，最大為6mm，如特殊要求壁厚，亦可生產(chǎn)，最常用的厚度為3.0mm、3.5mm、4.0mm。
長 度：50/42硅管的出廠標準盤長為1500m，40/33硅管盤長為2000m， 32/26硅管的盤長為3000m。如客戶有特殊需要，可在運輸及操作方便的條件下，以更長(任意長)的長度出廠。

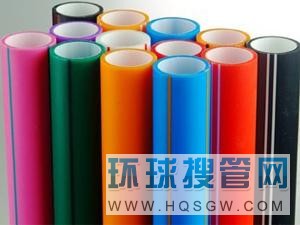

顏 色：可選擇任何一種純色，也可在一純色的硅管上，鑲嵌其它色彩的縱向條紋。
