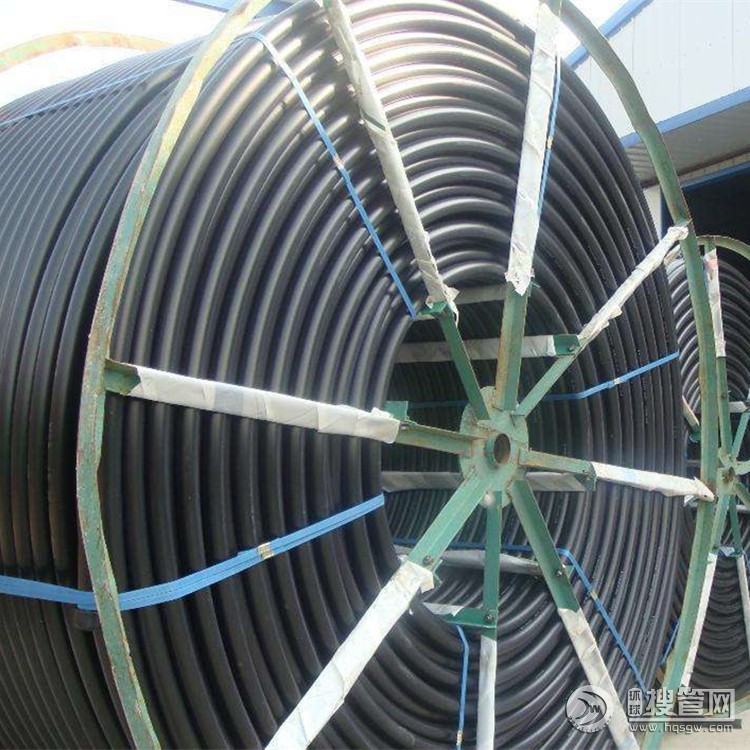

其內壁的硅芯層是固體的，永久的潤滑劑；

其內壁的硅芯層是被同步擠壓進高密度聚乙烯管道壁內，且均勻地分布整個管道內壁，不會剝落，脫離，與硅管同壽命；

其內壁的硅芯層與高密度聚乙烯具有相同的物理和機械特性；

其內壁硅芯層的摩擦特性保持不變，纜線在管道內可反復抽取；

其內壁的硅芯層不與水反應，意外事故后可用水沖洗管道。

外觀質量 外觀顏色均勻一致；內外壁實體應平整、均勻、光滑，無塌陷、坑凹、孔洞、撕裂痕跡及雜質麻點等缺陷；截面無氣泡、裂痕；內壁緊密熔結、無開脫現象；外壁上產品標識完整、清楚。

外壁硬度 ≥59（邵氏D型）

內壁摩擦系數 靜態：≤0.25（平板法，對HDPE標準試棒）

動態：≤0.15

冷彎曲半徑（mm） 400

環剛度（KN/m2） ≥50

扁平試驗 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層。

復原率（%） 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層，10min外徑能自然恢復到原來的85%以上。

耐落錘沖擊性能 常溫 溫度23℃，高度2m，用15.3kg重錘沖擊10個試樣，應9個以上無開裂現象。

低溫 溫度-20℃，高度2m，用15.3kg重錘沖擊10個試樣，應9個以上無開裂現象。

耐水壓密封性能 溫度20℃，壓力50KPa條件下，保持24小時，無滲漏。

抗裂強度（MPa） ≥2.0

與管接頭的連接力（N） ≥6700
