HDPE硅芯管  硅芯管   硅芯管價格   廠家直銷硅芯管

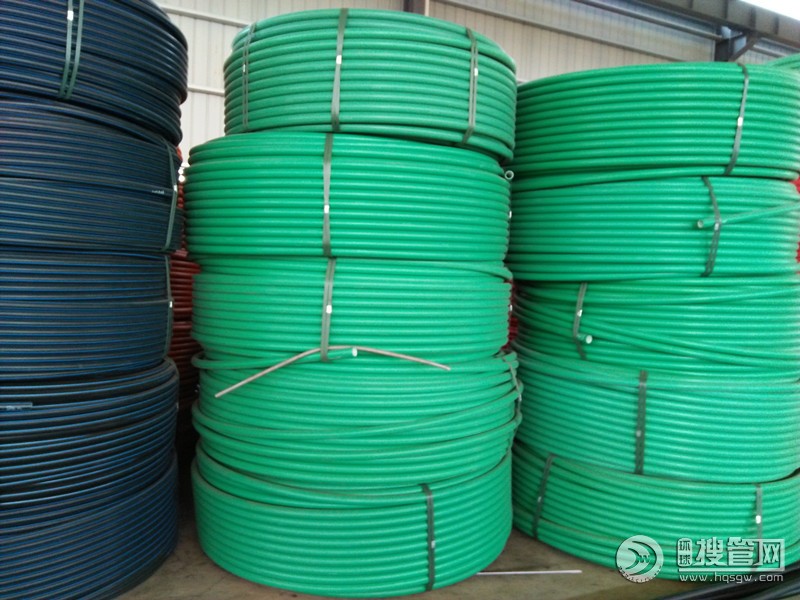

硅芯管是一種內(nèi)壁帶有硅膠質(zhì)固體潤滑劑的新型復(fù)合管道，密封性能好，耐化學(xué)腐蝕，工程造價低，廣泛運(yùn)用于高速公路，鐵路等的光電纜通信網(wǎng)絡(luò)系統(tǒng)。 HDPE硅芯管是一種內(nèi)壁帶有硅膠質(zhì)固體潤滑劑的新型復(fù)合管道，簡稱硅管。由三臺塑料擠出機(jī)同步擠壓復(fù)合，主要原材料為高密度聚乙烯，芯層為摩擦系數(shù)最低的固體潤滑劑硅膠質(zhì)。廣泛運(yùn)用于光電纜通信網(wǎng)絡(luò)系統(tǒng)。

性能特點

其內(nèi)壁的硅芯層是固體的，永久的潤滑劑；

其內(nèi)壁的硅芯層是被同步擠壓進(jìn)高密度聚乙烯管道壁內(nèi)，且均勻地分布整個管道內(nèi)壁，不會剝落，脫離，與硅管同壽命；

其內(nèi)壁的硅芯層與高密度聚乙烯具有相同的物理和機(jī)械特性；

其內(nèi)壁硅芯層的摩擦特性保持不變，纜線在管道內(nèi)可反復(fù)抽取；

其內(nèi)壁的硅芯層不與水反應(yīng)，意外事故后可用水沖洗管道。

技術(shù)指標(biāo)

序號 項目 技術(shù)指標(biāo)

外觀質(zhì)量 外觀顏色均勻一致；內(nèi)外壁實體應(yīng)平整、均勻、光滑，無塌陷、坑凹、孔洞、撕裂痕跡及雜質(zhì)麻點等缺陷；截面無氣泡、裂痕；內(nèi)壁緊密熔結(jié)、無開脫現(xiàn)象；外壁上產(chǎn)品標(biāo)識完整、清楚。

外壁硬度 ≥59（邵氏D型）

內(nèi)壁摩擦系數(shù) 靜態(tài)：≤0.25（平板法，對HDPE標(biāo)準(zhǔn)試棒）

動態(tài)：≤0.15

冷彎曲半徑（mm） 400

環(huán)剛度（KN/m2） ≥50

扁平試驗 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層。

復(fù)原率（%） 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層，10min外徑能自然恢復(fù)到原來的85%以上。

耐落錘沖擊性能 常溫 溫度23℃，高度2m，用15.3kg重錘沖擊10個試樣，應(yīng)9個以上無開裂現(xiàn)象。

低溫 溫度-20℃，高度2m，用15.3kg重錘沖擊10個試樣，應(yīng)9個以上無開裂現(xiàn)象。

耐水壓密封性能 溫度20℃，壓力50KPa條件下，保持24小時，無滲漏。

抗裂強(qiáng)度（MPa） ≥2.0

與管接頭的連接力（N） ≥6700

縱向收縮率（%） ≤3.0

化溫度（℃） -75

耐環(huán)境應(yīng)力開裂 48h,失效數(shù)≤20%

熔體流動速率（g/10min） MFR(190/2.16)≤0.5

耐熱應(yīng)力開裂 168h,失效數(shù)≤20%

工頻擊穿強(qiáng)度（MV/m） ≥24

耐化學(xué)介質(zhì)腐蝕 將管材試樣分別置于5%的NaCL、40的H2SO4 、40%的NaOH溶液中浸泡24h，無明顯被腐蝕現(xiàn)象。

耐碳?xì)浠�合物性�?/span> 用庚烷浸泡72h后對硅芯管施加528N的外力，試樣不損壞，產(chǎn)生的永久變形不超過5%。

產(chǎn)品規(guī)格及應(yīng)用范圍

硅芯管規(guī)格表

光纜外徑（mm）	11以下	12	12.5	13.5	14	15	16
硅管內(nèi)徑（mm）	24	26/28	26/28	26/28	28/33	33	33

光纜外徑（mm）	24	25	26	28	30	36
硅管內(nèi)徑（mm）	42/50	42/50	50/55	50/55	50/55	50/55

壁 厚：硅管最小壁厚為2mm，最大為6mm，如特殊要求壁厚，亦可生產(chǎn)，最常用的厚度為3.0mm、3.5mm、4.0mm。

長 度：50/42硅管的出廠標(biāo)準(zhǔn)盤長為1500m，40/33硅管盤長為2000m， 32/26硅管的盤長為3000m。如客戶有特殊需要，可在運(yùn)輸及操作方便的條件下，以更長(任意長)的長度出廠。

顏 色：可選擇任何一種純色，也可在一純色的硅管上，鑲嵌其它色彩的縱向條紋。



廠址：江西共青城工業(yè)園  營銷部電話: 15390888585  楊經(jīng)理
